Обработка данных электрометрического обследования трубопроводов с помощью статистических моделей

Валюшок А.В.1,2), Гареев А.Г.1), Блинов И.Г.2)
1) Уфимский государственный нефтяной технический университет
2) ООО НПВП «Электрохимзащита» (г. Уфа)
ОБРАБОТКА ДАННЫХ ЭЛЕКТРОМЕТРИЧЕСКОГО ОБСЛЕДОВАНИЯ ТРУБОПРОВОДОВ С ПОМОЩЬЮ СТАТИСТИЧЕСКИХ МОДЕЛЕЙ



Статистический анализ экспериментальных данных, полученных в ходе электрометрического обследования подземного трубопровода при помощи измерительного комплекса MoData-2 показал, что применение описательной статистики позволяет судить о некоторых критериях коррозионного состояния.
Корреляция данных измерения потенциала при включенной и отключенной системе электрохимической защиты (ЭХЗ), полученных в результате интенсивных измерений, показала, что коэффициент корреляции между ними составляет 97%. Причем этот показатель растет и стремится к 100% на участках без дефектов изоляции. Было сделано предположение, что коэффициент корреляции при сравнении данных рядов характеризует качество изоляционного покрытия обследуемого сооружения. Построение «коробчатой диаграммы» подтвердило данное предположение.
Аномальные точки, полученные при построении «коробчатой диаграммы» (рис. 1) совпали с местами обнаружения крупных и средних повреждений изоляции.
Можно сделать вывод, что использование статистических методов обработки электрометрических данных может значительно упростить камеральную обработку и позволяет судить как об общем состоянии изоляции, так и выявить расположение характерных (средних и крупных) повреждений по трассе трубопровода.

3_2901_1

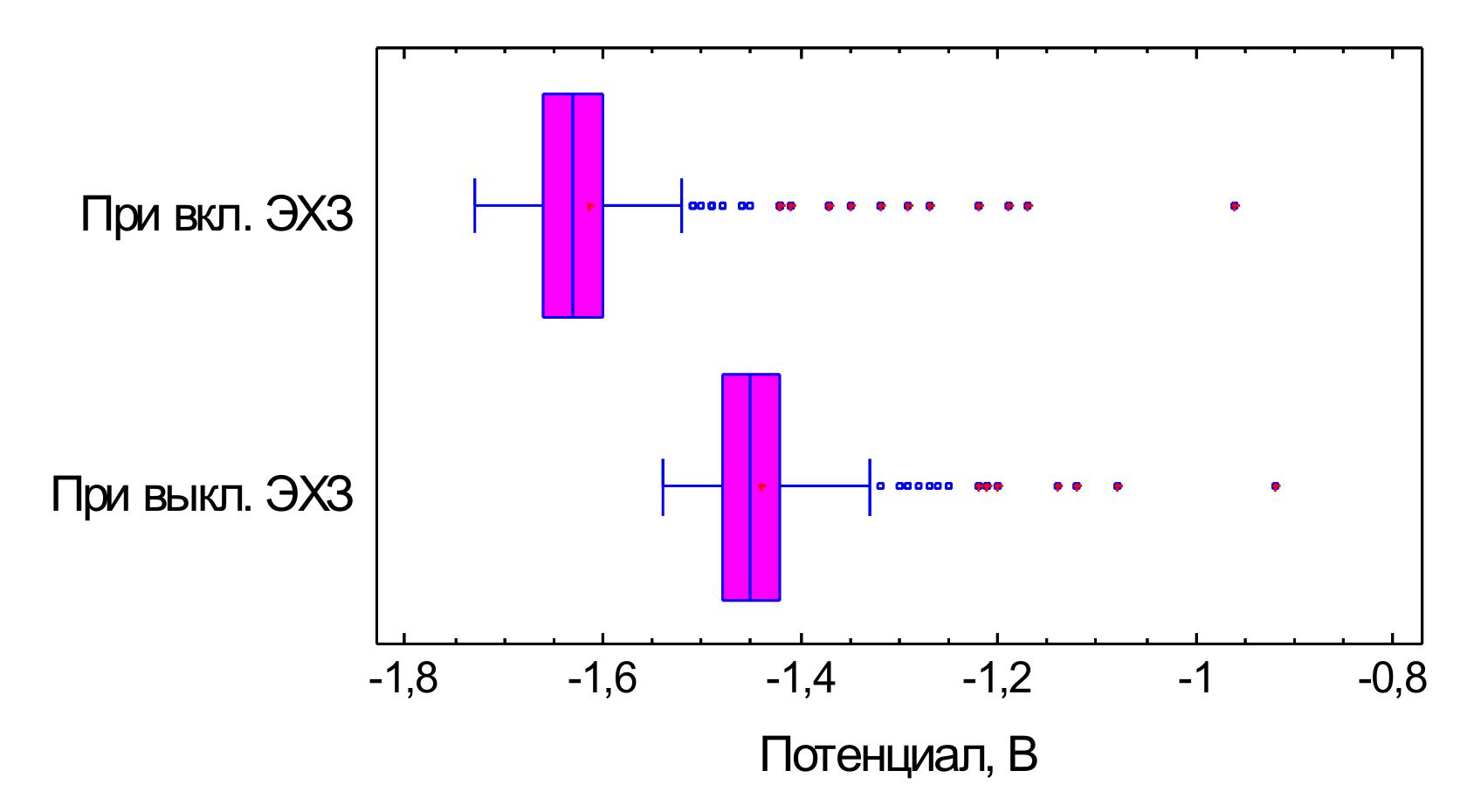

Рисунок 1. Результаты описательной статистики для данных измерений потенциала при включенной и выключенной ЭХЗ

3_2901_2

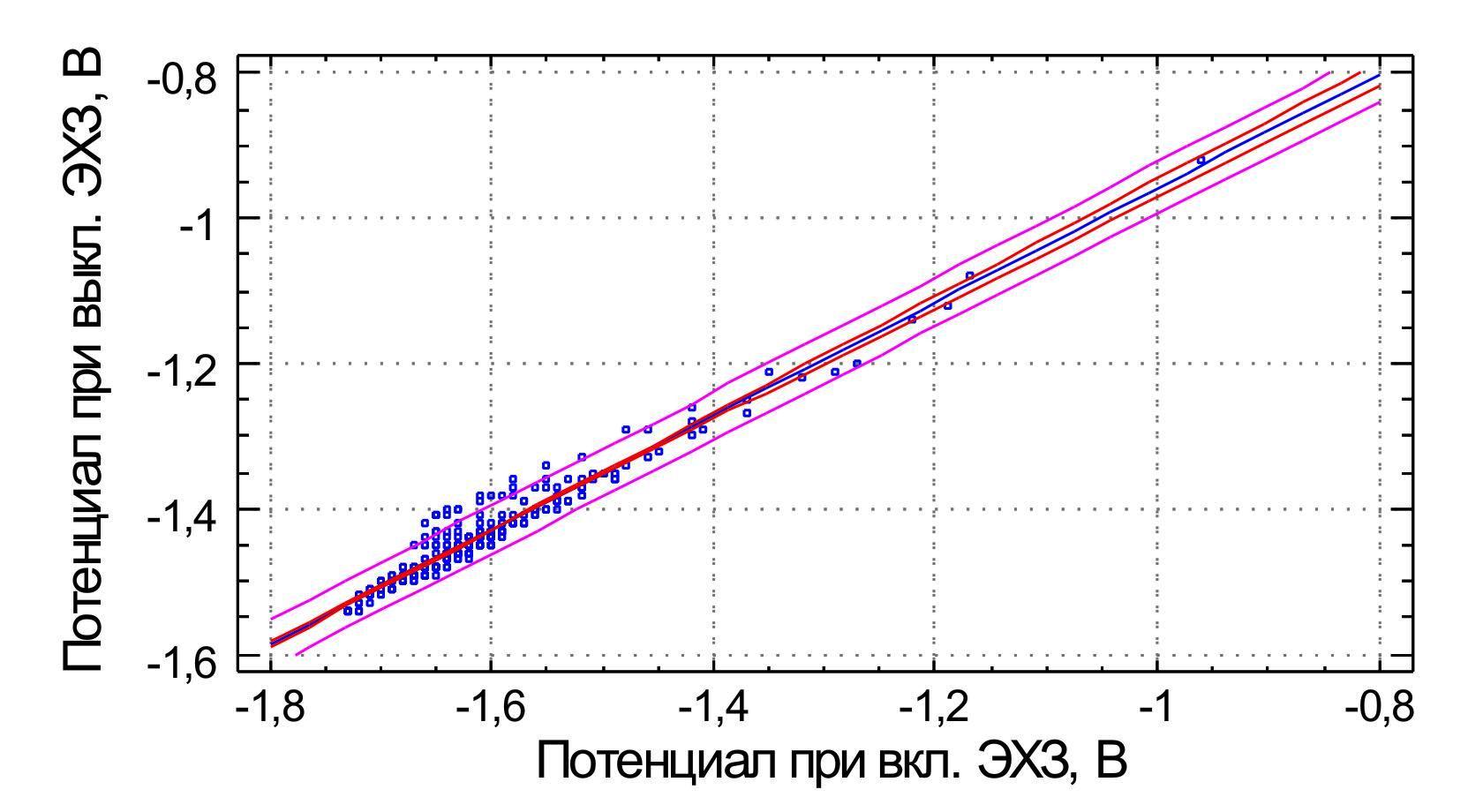

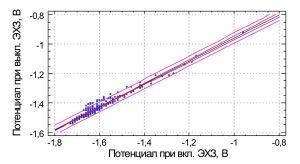

Рисунок 2. Зависимость поляризационного потенциала от суммарного

Также, проведение регрессионного и корреляционного анализа позволяет сделать вывод, что с вероятностью 97% омическая составляющая iR при оценке катодной поляризации является величиной постоянной при данных условиях прокладки защищаемого сооружения. Причем отклонение вероятности от 100% обусловлено наличием дефектов в изоляционном покрытии, что следует из предыдущих выводов. Полученная зависимость поляризационного потенциала защищаемого сооружения от суммарного (с омической составляющей) носит линейный характер (рис. 2) и выглядит следующим образом:
3_2901_3
где – поляризационный потенциал защищаемого сооружения, В;
– суммарный потенциал с омической составляющей, В.
Таким образом, может быть сделан вывод о том, что для участков, проложенных в одинаковых условиях, зависимость поляризационного потенциала от суммарного имеет линейный характер, т.е. значение поляризационного потенциала может быть получено расчетным путем по результатам замеров потенциала с омической составляющей.
